Звукоизоляция стены из гипсокартона: 4 шага к тишине

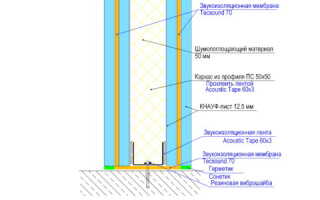

Структура звукоизолирующей гипсокартонной перегородки в версии компании Кнауф

Структура звукоизолирующей гипсокартонной перегородки в версии компании Кнауф

Сегодня нам предстоит разобраться, какими способами может быть выполнена звукоизоляция стены из гипсокартона. Мы познакомимся с применяющимися звукопоглощающими материалами и конструктивными особенностями шумоизолирующей перегородки. Итак, в путь.

Что шумит

Чтобы подобрать оптимальное лекарство, нужно сначала выяснить, чем болен пациент. Мы пойдем по тому же пути и постараемся понять, что в гипсокартонной перегородке проводит звук.

  • Обшивка из ГКЛ, закрепленная на каркасе, выступает в роли резонатора. Полости между двумя обшивками многократно переотражают акустические волны, на определенных частотах усиливая их и излучая в смежное помещение;
Эффект акустического резонанса используют любая звуковоспроизводящая аппаратура

Эффект акустического резонанса используют любая звуковоспроизводящая аппаратура

Заметьте: звукоизоляция стен из гипсокартона не улучшается с простым увеличением их толщины. С точки зрения акустики при этом лишь меняется лишь размер резонатора; соответственно, с его увеличением частоты акустического резонанса сдвигаются в сторону более низких.

  • Часть колебаний воспринимается каркасом перегородки, жестко закрепленным к капитальным стенам, смежным с перегородкой, и перекрытиям. Капитальные конструкции здания благодаря высокой плотности прекрасно проводят звук (прежде всего низкочастотный);
Именно этот эффект заставляет вас проснуться, когда над головой топают соседи

Именно этот эффект заставляет вас проснуться, когда над головой топают соседи
  • Наконец, вся перегородка на определенной частоте звука выступает в роли мембраны, вибрирующей в унисон ему. Каркас передает акустические колебания не только капитальным конструкциям: он еще и способствует их распространению между двумя сторонами гипсокартонной обшивки.

Сделайте мне тихо

Причины явления понятны. Теперь давайте постараемся решить, как и чем звукоизолировать стену из гипсокартона (см. Звукоизоляционные материалы для стен).

Видео в этой статье позволит вам узнать больше о том, как монтируется гипсокартон на стены со звукоизоляцией.

Шаг 1: демпферная лента

Шумоизоляция гипсокартонных стен начинается с их акустической развязки с перекрытиями и смежными капитальными стенами. Для этого нужно всего лишь проложить между направляющими, которые крепятся к этим конструкциям, и самими конструкциями материал, способный поглощать ударные нагрузки.

Обычно в этой роли выступает вспененный полиэтилен. Лента пенополиэтилена с нанесенным на одну сторону клеящим слоем называется демпферной и продается в большинстве магазинов строительных материалов.

Демпферная лента из ассортимента магазина Леруа Мерлен. Цена рулона размером 0,1х0,08х20 метров — 308 рублей

Демпферная лента из ассортимента магазина Леруа Мерлен. Цена рулона размером 0,1х0,08х20 метров — 308 рублей

Инструкция по монтажу ленты предельно проста: она наклеивается на направляющий профиль непосредственно перед его монтажом, после чего тот крепится дюбель-шурупами с шагом 40-50 см.

Полезно: если в окрестных магазинах нет демпферной ленты, ее можно нарезать из вспененного утеплителя толщиной от 4 мм (теплофола, пенофола, энергофлекса и т.д.) или из пенополиэтиленовой подложки под ламинат.

Демпферную ленту можно заменить нарезанным полосками вспененным утеплителем

Демпферную ленту можно заменить нарезанным полосками вспененным утеплителем

Шаг 2: заполнение каркаса

Как бороться с акустическим резонансом в полостях стены? Очень просто: достаточно заполнить резонатор звукопоглощающим материалом.

Какой звукоизолятор в гипсокартонные стены можно установить при монтаже?

Обыкновенную минеральную вату. У многих производителей утеплителей в ассортименте продукции есть специальные акустические плиты с улучшенным шумопоглощением; однако минвата в любом случае прекрасно поглощает шум просто в силу своей структуры: она содержит большое количество закрытых полостей, каждая из которых становится ловушкой для звука.

Благодаря своей структуре минеральная вата прекрасно поглощает любые звуки

Благодаря своей структуре минеральная вата прекрасно поглощает любые звуки

Несколько советов относительно того, как и чем звукоизолировать гипсокартонную стену:

  • Минвата должна заполнять все полости между стойками каркаса и обеими сторонами обшивки стены. Любой просвет в заполнении станет тем самым акустическим резонатором, от которых мы так хотим избавиться;
  • Минеральную вату не стоит приминать при укладке в каркас. Чем выше ее плотность, тем хуже шумоизоляция стен из гипсокартона;
  • Лучше использовать не рулонный утеплитель, а проклеенные маты. При размере 1х0,6 метра они встают между стойками каркаса враспорку, не требуя дополнительного крепления.
Минвата Рокволл. Размер плиты — 1х0,6 метра

Минвата Рокволл. Размер плиты — 1х0,6 метра

К тому же: проклеенные маты не слеживаются и не сползают вниз под собственной тяжестью, оставляя верх стены без заполнения.

В каком порядке выполняется звукоизоляция гипсокартонной стены:

Изображение Описание

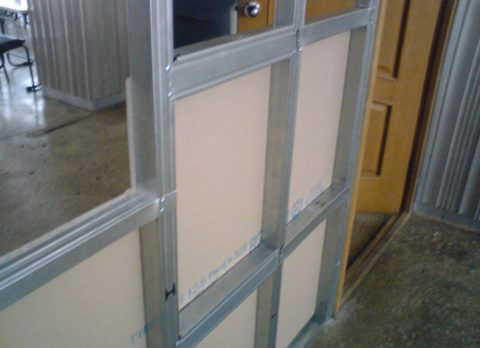

Крепление гипсокартона на одну сторону каркаса стены

Крепление гипсокартона на одну сторону каркаса стены
Каркас перегородки зашивается с одной стороны.

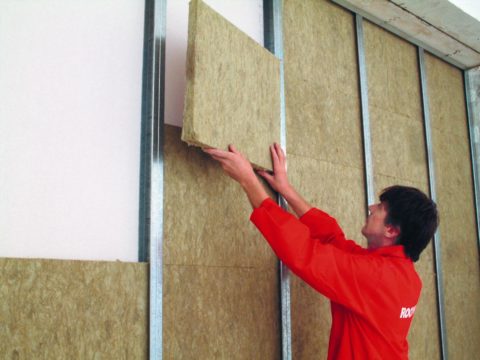

Каркас заполняется минватой

Каркас заполняется минватой
С противоположной стороны, свободной от обшивки, каркас заполняется шумопоглощающим материалом.

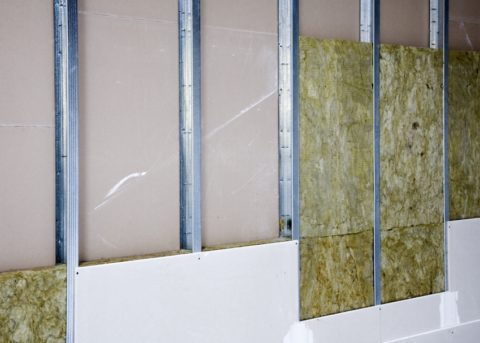

После установки утеплителя каркас зашивается

После установки утеплителя каркас зашивается
Вторая сторона каркаса зашивается гипсокартоном.

Шаг 3: акустический гипсокартон

Этот способ звукоизоляции довольно специфичен и редко применяется в жилых помещениях, что не делает его менее эффективным.

На фото — студия звукозаписи со стенами из акустического гипсокартона

На фото — студия звукозаписи со стенами из акустического гипсокартона

Вот чем отличается от обычного акустический гипсокартон: шумоизоляция стены обеспечивается особой структурой самой ее обшивки, которая делается перфорированной. С тыльной стороны ГКЛ оклеивается нетканым полотном.

Что это дает?

Перфорация с закрытой тыльной стороной создает те самые акустические ловушки, многократно переотражающие звуковые колебания внутри каждой ячейки. При каждом отражении уменьшается амплитуда звука (проще говоря, он становится все тише и тише).

Почему акустический гипсокартон (ГКЛА) не пользуется большой популярностью у отделочников и владельцев жилья?

Причины две:

  1. Это достаточно дорогостоящий материал. Лист ГКЛА от Кнауф, размерами 2000х1200х12 мм, стоит не менее 1100 рублей против 250 рублей за обычный стеновой ГКЛ того же производителя;
ГКЛА от немецкой компании Кнауф. Цена листа — 1150 рублей

ГКЛА от немецкой компании Кнауф. Цена листа — 1150 рублей
  1. Эффективное шумоподавление обеспечивается только при открытых звукопоглощающих ячейках (то есть когда лист ориентирован лицевой стороной к источнику звука и ничем не закрыт). С практической стороны это создает проблемы с уходом за стенами: открытые ячейки неизбежно будут накапливать пыль и загрязнения.

Шаг 4: акустическая развязка каркаса

Полностью исключить передачу колебаний с одной стороны перегородки на другую можно, акустически развязав между собой два листа гипсокартона. Проще говоря — убрав общий для них каркас.

Но позвольте, как это возможно? Очень просто: вместо одного общего собираются два независимых друг от друга каркаса, каждый из которых акустически развязан со смежными конструкциями  демпферной лентой.

Двойной каркас исключает передачу звуков между двумя сторонами обшивки

Двойной каркас исключает передачу звуков между двумя сторонами обшивки

Вот как строятся такие стены из гипсокартона со звукоизоляцией своими руками:

  • Две направляющих монтируются с зазором между ними в 0,5-1 см;
  • При минимальном зазоре стойки двух каркасов устанавливаются в шахматном порядке. Очень важно, чтобы при любых деформациях стен они не касались друг друга;
  • Все полости каркаса заполняются минеральной ватой;
  • Обшивка каркаса, как правило, делается двухслойной. ГКЛ с общей толщиной 25 мм с каждой стороны стены прекрасно гасит высокочастотный шум, а за поглощение низкочастотных колебаний отвечает заполнение стены.
Качество звукоизоляции у перегородок с разной структурой

Качество звукоизоляции у перегородок с разной структурой

Обратите внимание: при двухслойной обшивке все швы первого слоя должны перекрываться листами гипсокартона второго слоя.

Заключение

Надеемся, что наш материал поможет вашей борьбе с шумом в собственном доме. Видео в этой статье позволит вам узнать больше о том, как монтируется гипсокартон на стены со звукоизоляцией. Успехов!
